ASTM A709 Acciaio strutturale a bassa lega

ASTM A709è lo standard di riferimento del settore per la costruzione di ponti.

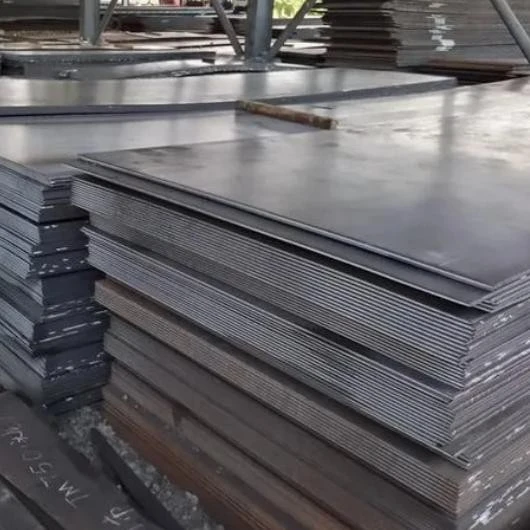

Noi di GNEE STEEL forniamo piastre e forme A709 ad alte-prestazioni progettate per garantire la sicurezza e la longevità dei tuoi progetti strutturali. Costruisci con sicurezza-costruisci con GNEE.





ASTM A709 è la specifica standard per l'acciaio strutturale utilizzato principalmente nella costruzione di ponti. Copre profilati, piastre e barre in acciaio ad alta-legatura e basso-legato (HSLA).



A differenza dell'acciaio strutturale standard, l'A709 è specificamente progettato per gestire i carichi dinamici e le sollecitazioni ambientali peculiari dell'ingegneria dei ponti, compresi i requisiti di tenacità all'intaglio (test Charpy V-intaglio).



È disponibile in diversi gradi, inclusoGrado 36, 50, 50 W, 70 W, 100 e HPS (acciaio- ad alte prestazioni)varietà.



La composizione chimica dell'ASTM A709 varia in base al grado per ottimizzare la saldabilità e la resistenza alla corrosione atmosferica.

Grado	Carbonio (max%)	Manganese (%)	Fosforo (max%)	Zolfo (max%)	Silicio (%)
Grado 36	0.25 - 0.29	---	0.04	0.05	0.40
Grado 50	0.23	1.35	0.04	0.05	0.40
Grado 50W	0.19	0.80 - 1.35	0.04	0.05	0.30 - 0.65
HPS 70W	0.11	1.10 - 1.50	0.02	0.006	0.30 - 0.50

Nota: i gradi di grado 50W e HPS contengono elementi leganti aggiuntivi come rame, cromo e nichel per una maggiore resistenza alla corrosione.





ASTM A709 è classificato in base al suo limite di snervamento (ksi).

Grado	Limite di snervamento (min ksi)	Resistenza alla trazione (ksi)	minimo Allungamento (%)
Grado 36	36	58 - 80	20%
Grado 50/50W	50	65 - 70	18%
Grado 70 W / HPS 70 W	70	85 - 110	19%
Grado 100/100W	100	110 - 130	18%







GNEE Steel offre le seguenti dimensioni standard, ma altre dimensioni potrebbero essere disponibili per ordini speciali.

GRADO	SPESSORE	LARGHEZZA	LUNGHEZZA
36	3/16" – 4"	48" – 120"	Fino a 480"
50	3/16" – 4"	48" – 120"	Fino a 480"
50W	3/16" – 4"	48" – 120"	Fino a 480"
HPS 50W	3/16" – 4"	48" – 120"	Fino a 480"
HPS 70W	3/16" – 4"	48" – 120"	Fino a 480"





Elevato rapporto resistenza-rispetto-peso:Riduce il peso totale della struttura, consentendo campate più lunghe e costi di fondazione ridotti.



Resistenza alla corrosione atmosferica:I gradi "W" (come 50W) sviluppano una "patina" protettiva, eliminando la necessità di verniciatura e riducendo i costi di manutenzione.



Resistenza alla frattura:Il test Charpy V-obbligatorio garantisce che l'acciaio funzioni in modo affidabile in caso di impatto e in climi freddi.



Saldabilità eccellente:La composizione chimica ottimizzata consente una facile saldatura in-cantiere o in officina senza compromettere l'integrità strutturale.





ASTM A709 è l'"acciaio per ponti" preferito per:

• Ponti autostradali e ferroviari:Travi, capriate e travi di sostegno.
• Ponti pedonali:Durevole ed esteticamente gradevole (acciaio resistente agli agenti atmosferici).
• Cavalcavia e svincoli:Componenti strutturali ad alto-carico.
• Strutture Marine:Moli e infrastrutture costiere (utilizzando gradi di resistenza agli agenti atmosferici).





Confronto interno (all'interno di A709)

Grado 50 contro. 50W:Il grado 50 è l'acciaio HSLA standard; 50 W (Resistenza agli agenti atmosferici) contiene leghe extra per resistere alla ruggine.

HPS (acciaio ad alte prestazioni):HPS 70W offre maggiore tenacità e migliore saldabilità rispetto allo standard 70W.



Confronto dei voti equivalenti

Grado ASTM A709	Acciaio standard equivalente	Differenza chiave
A709 Grado 36	ASTM A36	A709 ha requisiti di tenacità più severi per i ponti.
A709 Grado 50	ASTM A572 Grado 50	Molto simile, ma A709 è certificato bridge-.
A709 Grado 50W	ASTM A588	Chimica identica; A709 specifica test specifici del bridge-.





È possibile utilizzare ASTM A709 per applicazioni non-bridge?
Sì, viene spesso utilizzato in attrezzature pesanti ed edifici in cui sono richieste elevate proprietà di resistenza e resistenza agli agenti atmosferici.



È necessaria la verniciatura per A709 Grado 50W?

In generale no. Il grado 50W è progettato per non essere verniciato, poiché lo stabile strato di ruggine protegge l'acciaio.



Qual è la differenza tra A709 e A572?
Sebbene condividano proprietà chimiche, l'A709 richiede il test di impatto Charpy V-per garantire che non si rompa sotto i carichi dinamici dei veicoli in movimento su un ponte.



Cos'è l'acciaio di grado A709?

L'ASTM A709 è ilSpecifiche standard per l'acciaio strutturale per pontie comprende acciai al carbonio, acciai legati ad alta-bassolega-legati e acciai legati bonificati utilizzati come piastre strutturali nella costruzione di ponti. GNEE offre i seguenti cinque gradi di A709; 36, 50, 50 W, HPS 50 W e HPS 70 W.



Qual è la differenza tra A36 e A709?

ASTM A709 grado 36 è un materiale per ponti in cui il carbonio aumenta la resistenza e la temprabilità dell'acciaio.A36 ha meno di 0. 30% di carbonio e quindi non possiedono un'elevata temprabilità. La piastra in acciaio ASTM A709 grado 36 ha una migliore resistenza alla corrosione e può essere utilizzata in applicazioni esterne.



Qual è la differenza tra l'acciaio A709 e l'acciaio A572?

Riepilogo: A572 grado 50 è un acciaio strutturale-per uso generale, mentre A709 grado 50 è specificamente progettato per la costruzione di ponti con requisiti più severi di tenacità, saldabilità e controllo di qualità



A709 è acciaio resistente agli agenti atmosferici?

Gli acciai resistenti agli agenti atmosferici sono una famiglia di specifiche ASTM, nonché diverse specifiche di marchi che presentano proprietà di resistenza alla corrosione simili. Le specifiche ASTM sono A588, A242, A606-4, A847, A871-65 eA709-50W.





Ampio inventario:Disponiamo di una gamma completa di spessori e qualità (da 36 a HPS 100W).

Elaborazione di precisione:Taglio al-laser, plasma e fiamma in loco secondo le tue esatte specifiche.

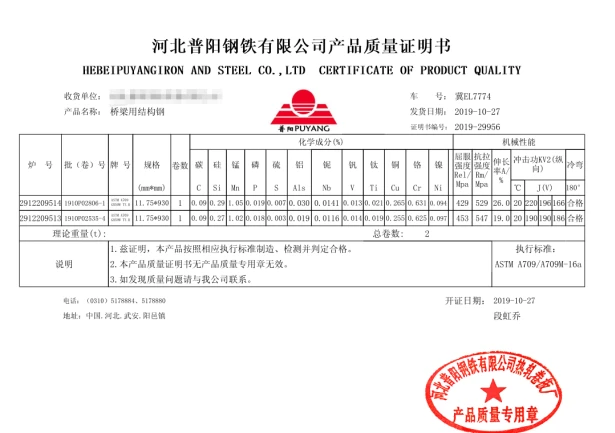

Qualità certificata:Tutti i prodotti sono dotati di certificati Mill Test (MTC) secondo EN 10204 3.1.

Logistica globale:Decenni di esperienza nell'esportazione in oltre 70 paesi con imballaggi-degni del mare.





Quando si tratta di ingegneria dei ponti, non c’è spazio per i compromessi. ASTM A709 fornisce le proprietà meccaniche e chimiche specifiche necessarie per garantire la sicurezza pubblica e la resistenza strutturale.



Che tu abbia bisogno di acciaio per ponti al carbonio standard o di acciaio resistente agli agenti atmosferici ad alte- prestazioni, GNEE STEEL è il tuo partner di fiducia.

[CONTATTACI OGGI PER UN PREVENTIVO]



Cerchi il miglior prezzo sull'acciaio ASTM A709?

GNEE STEEL offre prezzi competitivi e supporto tecnico esperto per progetti di tutte le dimensioni.
📧 E-mail:alloy@gneesteelgroup.com
📞 WhatsApp/Telefono: +86-372-5055135


Facendo affidamento su molte attrezzature di prima classe-, come cesoie CNC, presse piegatrici, raddrizzatrici, piegatrici a rulli, macchine a barra piatta, sbavatrici ecc., GNEE STEEL può fornire ai clienti vari semi-prodotti e servizi di formatura estesi.



LAVORAZIONE DELL'ACCIAIO GNEE

SERVIZIO 1.CTL E SL (141 SET)

Attualmente, GNEE STEEL ha importato molte apparecchiature CTL/SL avanzate dall'Italia e dalla Corea e può fornire servizi CTL/SL personalizzati dall'acciaio inossidabile laminato a freddo e dall'acciaio al carbonio all'acciaio inossidabile laminato a caldo e all'acciaio al carbonio, nonché nastri e lamiere ultra-larghe.

STRUTTURE CTL
Lunghezza massima: 16500 mm

Larghezza massima: 2200 mm

Spessore massimo: 25,4 mm

Resistenza allo snervamento massima: 1500 MPa
STRUTTURE SL

Larghezza massima: 2200 mm

Spessore massimo: 18 mm

Quantità massima di fessura:31

Carico di snervamento massimo: 1200Mpa



2. SERVIZIO DI TAGLIO

GNEE STEEL ha importato molte macchine da taglio avanzate da Germania, Svezia, America e Giappone, tra cui macchine da taglio al plasma, macchine da taglio a getto d'acqua, macchine da taglio laser, macchine da taglio a fiamma e seghe. Per soddisfare le esigenze diversificate dei clienti, GNEE STEEL adotta anche metodi di lavorazione multipla-di taglio e produzione intensiva per migliorare la capacità produttiva e risparmiare sui costi per i clienti.

Macchina da taglio laser

Lunghezza di taglio massima: 40.000 mm

Larghezza massima: 4.600 mm
Spessore massimo: 100 mm



Macchina per il taglio a fiamma

Lunghezza di taglio massima: 40.000 mm

Larghezza massima: 8.000 mm
Spessore massimo: 500 mm

Macchina da taglio al plasma

Lunghezza di taglio massima: 30.000 mm

Larghezza massima: 5.000 mm
Spessore massimo: 100 mm



Taglio a getto d'acqua-

Lunghezza di taglio massima: 12.000 mm

Larghezza massima: 4.010 mm
Spessore massimo: 250 mm

3. SERVIZIO DI FORMAZIONE

Piegatura a rulli di lamiere d'acciaio
Spessore massimo di laminazione: fino a 200 mm
Larghezza massima: 4200 mm



Macchina piegatubi automatica-Pressa piegatrice
Capacità di piegatura massima:3000 tonnellate
Lunghezza massima di piegatura:15.000 mm

Esperto nella piegatura di acciai ad alta-resistenza e resistenza all'usura-





Punzonatrice

Larghezza massima: 3.070 mm
Spessore massimo: 8 mm

Pressione massima: 250 t

SERVIZIO DI BISELLATURA

La piattaforma di smussatura GNEE STEEL dispone di fresatrice per bordi, piallatrice per bordi, macchina per il taglio di scanalature a fiamma/plasma, robot per scanalature a fiamma, smussatrice da tavolo, piallatrice a portale e altre attrezzature avanzate per fornire ai clienti servizi di prefabbricazione di parti, lavorazione quotidiana di scanalature di tipo V-, tipo Y-, tipo X- e tipo U- e garantire processi successivi come la saldatura e l'assemblaggio dei prodotti.



Fresatura:
Lunghezza di taglio massima: 18.000 mm

Larghezza massima: 4500 mm
Spessore massimo: 120 mm





Smussatura:
Lunghezza massima: 16.000 mm

Spessore massimo: 80 mm

SERVIZIO DI LAVORAZIONE

GNEE STEEL possiede un'alesatrice e fresatrice a portale CNC-, un'alesatrice e fresatrice a pavimento CNC-, una fresatrice verticale a 5 assi di precisione-, una piallatrice a portale, un tornio verticale, una rettificatrice cilindrica, una pialla idraulica e un tornio CNC e può fornire lavorazioni di precisione di pezzi di ricambio e parti strutturali di grandi dimensioni per i clienti.

Centro di lavoro per alesatura e fresatura a portale

Lunghezza massima: 48000 mm

Larghezza massima: 12500 mm
Altezza massima: 8000 mm

Diametro massimo: 10500 mm

Attrezzatura per la perforazione-di fori profondi
Profondità massima di foratura: 1.100 mm
Diametro massimo del foro: φ80 mm
Diametro massimo: φ4.500 mm

MAttrezzatura per perforazione multi-foro

Lunghezza massima: 13.000 mm
Larghezza massima: 10.000 mm
Diametro massimo del foro: φ105 mm
Profondità massima di foratura: 250 mm

Alesatrice e fresatrice per pavimenti
Lunghezza massima: 24.000 mm
Altezza massima: 8.000 mm
Dimensioni giradischi:9x5m

Tornio verticale

Altezza massima: 6.000 mm

Diametro massimo:φ22,00mm

Fresatrice per bordi automatizzata

La fresatrice automatica per bordi è un prodotto leader nel settore delle attrezzature di fresatura-per carichi pesanti. Viene utilizzato principalmente per la preparazione delle scanalature di saldatura (smussatura) su piastre di grande-formato in acciaio inossidabile, acciaio al carbonio e acciai speciali. Può lavorare lamiere con uno spessore massimo fino a 90 mm, una lunghezza di 16 metri e una larghezza di 4 metri.



È dotata di doppie unità di fresatura e di un sistema di cambio testa di fresatura completamente automatico, che consente la smussatura automatizzata su 4 bordi. La sua caratteristica distintiva è la tecnologia di profilatura utilizzata nella fresatura di lastre ondulate e prodotti di forma irregolare, che garantisce l'assoluta coerenza della scanalatura dopo la fresatura.



Utilizzando teste di fresatura appositamente progettate, può eseguire profili di scanalatura altamente difficili e complessi in un unico passaggio.



Materiali:Acciaio al carbonio normale, acciaio per recipienti a pressione, acciaio-resistente all'usura, acciaio ad alta-resistenza, acciaio inossidabile, leghe a base di nichel-e così via.
Larghezza:1200 - 4200 mm
Lunghezza:5800 - 16000 mm
Spessore:5 - 90 mm
Peso:Fino a 35 tonnellate



Questa fresatrice per bordi è la prima attrezzatura automatizzata per la fresatura di bordi inclinati al mondo. Grazie al suo eccellente design strutturale e agli algoritmi di dati avanzati, raggiunge la completa automazione dal rilevamento delle lastre all'effettivo processo di fresatura, migliorando significativamente l'efficienza di lavorazione e garantendo allo stesso tempo un'elevata precisione.



• Precisione dell'elaborazione

Precisione della lunghezza:±1mm quando L < 10m; ±2mm quando L > 10m;

Precisione della larghezza:±1mm;

Precisione diagonale:±2mm;

Precisione della faccia della radice (bordo smussato):±1 mm per scanalature Y-; +0.5mm per X-scanalature.

• Efficienza di elaborazione

L'efficienza di lavorazione è più di 10 volte superiore a quella delle apparecchiature convenzionali per la fresatura o la piallatura dei bordi.

TRATTAMENTO TERMICO

Forno per trattamento termico
Dimensione massima del forno: 36x12x13,5 m
Temperatura nominale massima: 1100 gradi
Capacità di carico massima: 800 t

Trattamento termico dei recipienti a pressione
Trattamento termico delle attrezzature minerarie
Trattamento termico della piastra tubiera
Trattamento termico della testa del recipiente a pressione





GNEE STEEL sta attualmente partecipando alfase di approvvigionamento di un progetto di serbatoio di stoccaggio dell'ammoniaca a contenimento totale da 100.000 m³, fornendo piastre in acciaio di alta-qualità per componenti critici dei serbatoi. A causa della natura corrosiva dell'ammoniaca e del rischio diCracking da corrosione da stress (SCC) con ammoniaca, il progetto richiede un rigoroso controllo metallurgico dei materiali secondoNorme EN 10028-3.



Uno dei requisiti tecnici più importanti di questo progetto è illimitazione rigorosa dell'effettivo limite di snervamento (Re)per tutti i materiali di grado NL2. Per prevenire i rischi di SCC negli ambienti di stoccaggio dell’ammoniaca, ilil carico di snervamento effettivo non deve superare i 390 MPa, indipendentemente dai valori nominali specificati negli intervalli standard o di spessore della lamiera. Questo requisito pone requisiti più elevati in termini di controllo del processo di produzione dell'acciaio, stabilità del trattamento termico e test sui materiali.



Piastre in acciaio grezzo-ad alta resistenza pronte per la produzione di serbatoi di stoccaggio dell'ammoniaca a contenimento totale da 100.000 m³



Materiali del progetto e requisiti tecnici



Il progetto utilizza principalmentePiastre in acciaio per recipienti a pressione normalizzati P355NL2 e P275NL2, ampiamente applicati nei serbatoi di stoccaggio a bassa-temperatura grazie alla loro eccellente tenacità e saldabilità.



Le principali specifiche tecniche includono:

• Gradi dei materiali:P355NL2 e P275NL2 (normalizzato)
• Carico di snervamento:Minimo standard/Massimo limitato a390MPa
• Durezza:Inferiore o uguale a 225 HBW nel materiale di base
• Test di impatto:Charpy-Test dell'intaglio a V a-50 gradi, minimo 27J
• Certificazione:EN10204Certificato 3.1, con facoltativo3.2 certificazione



Questi severi requisiti garantiscono che le piastre di acciaio mantengano proprietà meccaniche stabili e un'elevata resistenza alla corrosione da stress indotta dall'ammoniaca-durante il funzionamento a lungo-termine.



Laminazione e formatura di precisione di piastre di acciaio in sezioni curve per il serbatoio di stoccaggio dell'ammoniaca da 100.000 m³.



Quantità di piastre del progetto e distribuzione dello spessore



La domanda totale di acciaio per questo progetto di serbatoio di stoccaggio dell’ammoniaca ammonta a diverse migliaia di tonnellate, distribuite principalmente in diverse sezioni del serbatoio:



P355NL2 – Piastre del guscio del serbatoio interno ed esterno

• Corsi di guscio inferiore:Spessore 50 mm – circa. 2.000 tonnellate
• Corsi di livello medio:Spessore 25 mm – circa. 1,400 tonnellate
• Corsi di livello superiore:Spessore 10 mm – circa. 500 tonnellate



P275NL2 – Piastre fondo serbatoio

• Spessore:10–15 mm – circa. 750 tonnellate



P275NL2 – Struttura del tetto sospeso

• Spessore:5–8 mm – circa. 180 tonnellate



S275JR – Tetto esterno (struttura ambientale)

• Spessore:10 mm – circa. 450 tonnellate



Il progetto richiede inoltre di migliorare l’efficienza della fabbricazione del serbatoio e ridurre le saldature circonferenzialilarghe piastre d'acciaioper ridurre al minimo i giunti di saldatura, il che aiuta a ridurre il rischio potenziale di SCC in condizioni di servizio con ammoniaca.



Segmenti di acciaio formati, avvolti e travasati per protezione, pronti per il montaggio del serbatoio di stoccaggio dell'ammoniaca da 100.000 m³.



GNEE STEEL fornisce soluzioni di laminazione di piastre di acciaio e di fabbricazione di cilindri ad alta-precisione per i produttori di serbatoi di tutto il mondo.Inviateci le specifiche della vostra piastra o i disegni di fabbricazione per un preventivo rapido.

Richiedi un preventivo



TIPO	GRADO	SPECIFICHE
Bobina in acciaio al carbonio/a bassa lega	Q235A/B/C/D/Q355B(Q345B)/C/D/E/SS400/SAPH400-C/ASTMA283Grado C	0,7~2,0*1250/1500 mm*C 2,3~19,5*1250/1500/1800/2000 mm*C
Piastra medio pesante	Q235B/Q355B(Q345B)/C/D/E	6.0-200x150mm-4000mmxL
Piastra della nave	Q245R/Q345R/HP295/SA516MGR485/SA516GR70/P355NL2/P275NL2/ S275JR//SPV490/ASTM A537 Classe 1/Classe 2	2,5-120x1500mm-3000mmxL
Acciaio ad alta resistenza	510L/610L/700L/750L/BS600MCK4/BS700MCK2/BS700MCK4/ BS960E/BWELDY700QL2/L4/BWELDY960QL4/HG60D/70D/785D/ Q460D/Q550D/690D/690E/TQ600MCD/TQ700MCD/S700MCD/ WYS600/700/STRENX700MCE/Q490E/Q490D	1,2-60x 1500 mm-2500 mmxL
Acciaio modellato	HQ235A|B	1,2-60x 1500 mm-2500 mmxL
Acciaio-resistente all'usura	NM360/400/450/500/NM300TP/400TP/450TP/ ABREX400/450/500/B-HARD450XKY/ CREUSABRO4800/8000/EH C400LE/450LE/500LE/ HADOX450/500	3,0-50x1250mm-3300mmxL
Bobina laminata a freddo	DC01/RECC/REDT/SPCC/ST12	0,5-3,0x1250mm-1500mmxC
Piastra zincata	DC51D+AZ/DC51D+Z/DX51D+Z/SGH340+Z275/Z275/Z120/S350GD+ZM275	0,45-3,0x1250mm-1500mmxC
Bobina decapata	DD11/SPHC	2,0-6,0x1500xC

Specifiche del materiale e della superficie in acciaio inossidabile

TIPO	GRADO	SPESSORE	SUPERFICIE
Austenitico	304/304H/304L/304J1	0,25-150 mm	2B/BA/NO.4/8K/SB/HL/NO.1
Austenitico	321	0,4-80 mm	2B/BA/NO.4/8K/SB/HL/NO.1
Austenitico	316/316L/317L/316Ti	0,3-80 mm	2B/BA/NO.4/8K/SB/HL/NO.1
Austenitico	201(J1/J2/J5)	0,35-12 mm	2B/N.1/1D
Ferrite	430	0,4-3,0 mm	2B/BA/NO.4/8K/SB/HL
Ferrite ultrapura	443	0,4-2,0 mm	2B
Ferrite ultrapura	436L/439/444/441	0,5-3,0 mm	2B/2D

Acciaio speciale/lega a base di nichel

TIPO	GRADO	GRADO (ASTM)	GRADO (EN)	SPESSORE
Acciaio-resistente al calore	309S	S30908	1.4833	0,5-40 mm
Acciaio-resistente al calore	310S	S31008	1.4845	0,5-40 mm
Acciaio inossidabile duplex	2101	S32101	1.4162	1,5-50 mm
Acciaio inossidabile duplex	2304	S32304	1.4362	3,0-50 mm
Acciaio inossidabile duplex	2205	S32205/S31803	1.4462	0,5-60 mm
Acciaio inossidabile duplex	2507	S32750	1.4410	1,0-60 mm
Acciaio super austenitico-	904L	N08904	1.4539	0,6-50 mm
Acciaio super austenitico-	254SMO	S31254	1.4547	0,5-50 mm
Acciaio super austenitico-	1.4529	N08926	1.4529	0,5-50 mm
Acciaio super austenitico-	AL-6XN	N08367	1.4478	0,5-50 mm
Lega a base di nichel	Lega 31	N08031	1.4562	1,0-50 mm
Lega a base di nichel	800	N08800	1.4876	0,8-50 mm
Lega a base di nichel	800H	N08810	1.4958	0,8-50 mm
Lega a base di nichel	800HT	N08811	1.4959	0,8-50 mm
Lega a base di nichel	Lega 28	N08028	1.4563	1,0-20 mm
Lega a base di nichel	Lega 20	N08020	2.4660	1,0-20 mm
Lega a base di nichel	825	N08825	2.4858	0,8-40 mm
Lega a base di nichel	C276	N10276	2.4819	0,5-50 mm
Lega a base di nichel	C22	N06022	2.4602	1,0-50 mm
Lega a base di nichel	625	N06625	2.4856	0,8-20 mm
Lega a base di nichel	400	N04400	2.4360	1,0-20 mm
Lega a base di nichel	600	N06600	2.4816	1,0-50 mm
Lega a base di nichel	Ni puro 201	N02201	2.4061	0,5-20 mm
Titanio	TA1	Gr.1	Classe 1	0,5-50 mm
Titanio	TA2	Gr.2	Classe 2	0,5-50 mm

Etichetta sexy: Acciaio strutturale a bassa lega astm a709, Cina produttori di acciaio strutturale a bassa lega astm a709, fornitori, fabbrica
