S235 contro S355

Cos'è l'acciaio di grado S235?

L'acciaio di grado S235 èun acciaio al manganese a basso tenore di carbonio facilmente saldabile con buona resistenza agli urti (anche a temperature inferiori-zero).

L'acciaio di qualità S235 è un acciaio non-legato ampiamente utilizzatoacciaio strutturale a basso-carbonioche è conforme allo standard europeoEN10025-2. È uno degli acciai dolci più comuni e versatili disponibili, apprezzato per il suo eccellente equilibrio tra resistenza, formabilità e saldabilità, simile all'ASTM A36 negli Stati Uniti.

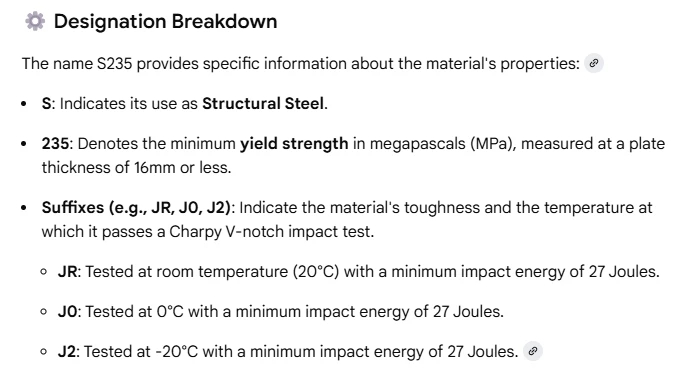

Ripartizione della designazione

Il nome S235 fornisce informazioni specifiche sulle proprietà del materiale:

S: Indica il suo utilizzo comeAcciaio strutturale.

235: Indica il minimoforza di snervamentoin megapascal (MPa), misurati con uno spessore della piastra pari o inferiore a 16 mm.

Suffissi (ad esempio, JR, J0, J2): indica la tenacità del materiale e la temperatura alla quale supera il test di impatto Charpy V-.

JR: Testato a temperatura ambiente (20 gradi) con un'energia di impatto minima di 27 Joule.

J0: Testato a 0 gradi con un'energia di impatto minima di 27 Joule.

J2: Testato a -20 gradi con un'energia di impatto minima di 27 Joule.

L'acciaio S235 è una scelta popolare per progetti di ingegneria generale e di costruzione grazie a diverse caratteristiche vantaggiose:

Eccellente saldabilità: Il suo basso contenuto di carbonio consente di saldarlo facilmente utilizzando tecniche standard senza richiedere precauzioni speciali o preriscaldamento nella maggior parte dei casi.

Buona formabilità e lavorabilità: È un acciaio relativamente morbido e duttile, che lo rende facile da formare, piegare e lavorare in vari componenti.

Forza moderata: con un carico di snervamento minimo di 235 MPa, fornisce una capacità di carico-sufficiente per numerose applicazioni strutturali senza essere eccessivamente rigido.

Costo-Efficacia: S235 è ampiamente disponibile e spesso è l'opzione in acciaio strutturale più economica per progetti a basso-carico o non-critici.

Applicazioni tipiche

S235 è un acciaio strutturale-per uso generale utilizzato in molti settori:

Costruzione: Travi, colonne, telai strutturali per edifici e ponti.

Ingegneria Civile: Strutture di supporto, tunnel e muri di sostegno.

Produzione: fabbricazione generale di staffe, telai, supporti e parti di macchine che non richiedono leghe ad alta-resistenza.

Automobilistico: Parti del telaio e telai del rimorchio.

Oggetti di uso quotidiano: Recinzioni, ringhiere e componenti di arredo.

S235 è un materiale ideale quando è necessario un equilibrio tra resistenza, durata e facilità di fabbricazione a un costo ragionevole.

Cos'è l'acciaio di grado S235?

S355: questo grado offre il limite di snervamento più elevato, pari a 355 MPa. È ideale per applicazioni-per carichi pesanti e strutture che richiedono un'elevata capacità di carico-, come ponti, edifici alti o infrastrutture industriali.

Qual è la differenza tra i gradi di acciaio S235 e S355?

La differenza principale traS235ES355gli acciai di qualità sono lorolimite di snervamento minimo: S355 è significativamente più potente di S235. Entrambi sono acciai strutturali standard europei comuni (EN 10025-2), ma vengono utilizzati in diverse applicazioni in base al loro rapporto resistenza-peso e al costo.

Differenze chiave spiegate

Forza: La differenza decisiva è la resistenza allo snervamento. L'S355 può sopportare circa il 50% di carico in più prima della deformazione permanente rispetto all'S235. Ciò consente agli ingegneri di utilizzare sezioni S355 più sottili o più leggere per ottenere le stesse prestazioni strutturali di una sezione S235 più spessa.

Composizione chimica: Sebbene generalmente simile, S355 ha percentuali massime leggermente più elevate di carbonio e manganese per ottenere proprietà meccaniche migliorate attraverso specifiche tecniche di laminazione e raffreddamento.

Applicazioni:

S235: Ideale per strutture leggere-a carico basso,-temporanee o in cui i costi e la facilità di fabbricazione sono le preoccupazioni principali (ad es. strutture di piccoli magazzini, corrimano residenziali, tubazioni generali).

S355: Utilizzato per strutture impegnative e critiche che richiedono elevata capacità di carico o durata (ad es. grattacieli-alti, grandi ponti, telai di gru, piattaforme offshore).

Robustezza: Entrambi i gradi sono dotati di suffissi (JR, J0, J2, K2) che indicano la resilienza a temperature specifiche. S355 offre generalmente una migliore resistenza agli urti, soprattutto negli ambienti più freddi.

In breve, S235 è un acciaio dolce standard-per uso generale, mentre S355 è un'opzione di-resistenza più elevata che fornisce capacità di carico-superiori per progetti di ingegneria e costruzione più impegnativi.

Cosa equivale all'acciaio S235?

L'equivalente internazionale più comune e diretto della norma europea EN 10025-2S235l'acciaio è lo standard americanoASTM A36. Entrambi sono acciai dolci a basso-carbonio ampiamente utilizzati per scopi strutturali generali.

Sebbene siano spesso considerati funzionalmente intercambiabili nella maggior parte delle applicazioni, esistono lievi variazioni nei requisiti di test specifici e nella composizione chimica.

Gradi equivalenti internazionali

Ecco gli equivalenti comuni per S235 in diversi standard globali:

Principali somiglianze e differenze

• Forza di snervamento: ILlimite di snervamento minimoper S235 (235 MPa) è molto simile a A36 (circa. 250 MPa) e Q235B (235 MPa), rendendoli funzionalmente equivalenti in molti scenari di carico strutturale.

• Saldabilità e formabilità: Tutti questi gradi sono acciai a basso-carbonio che offrono eccellente saldabilità e formabilità grazie alla loro duttilità.

• Requisiti di prova: La differenza fondamentale sta spesso nei requisiti di test. S235 (in particolare le varianti JR, J0, J2) impone test di impatto specifici con intaglio Charpy a V-a temperature designate, garantendo prestazioni di tenacità garantite. ASTM A36 non richiede intrinsecamente questo test a meno che non sia specificato dall'acquirente o dai codici pertinenti (come ASME o AWS).

Nell'ingegneria pratica, S235JR è ampiamente intercambiabile con ASTM A36, Q235B e SS400 per applicazioni strutturali generali.

Qual è l'equivalente americano dell'S355?

Grado piastra equivalente S355

La composizione chimica e le proprietà meccaniche dell'S355 sono regolate dagli standard EN. Tuttavia, alcuni progetti potrebbero richiedere materiali che soddisfino gli standard ASTM. ASTM ha identificatoA572-50come sostituto accettabile per S355.

Qual è l'equivalente cinese di S235?

Q235B

L'equivalente cinese più vicino a S235JR (EN 10025-2) èQ235B (GB/T700-2006). Sebbene questi gradi condividano proprietà meccaniche simili, sottili differenze nella composizione e nelle prestazioni devono essere attentamente valutate ai fini della conformità e della sicurezza.

È possibile indurire l'acciaio S355?

Acciaio dolce (S355) lo ènon particolarmente adatto all'indurimento, anche se può essere sottoposto a limitati processi di trattamento termico come la cementazione. Essendo un acciaio laminato non legato a basso tenore di carbonio, le caratteristiche principali dell'acciaio dolce sono le sue proprietà meccaniche come resistenza alla trazione e resistenza allo snervamento.

A cosa serve l'acciaio S235?

Viene utilizzato il grado di acciaio S235nella fabbricazione di prodotti laminati destinati alla costruzione di strutture in acciaio con collegamenti saldati e di altro tipo.

Qual è la differenza tra A36 e S355?

ASTM A36 è un acciaio al carbonio dolce con buona saldabilità, lavorabilità e basso costo, che lo rende ideale per scopi strutturali generali. Offre un carico di snervamento minimo di 250 MPa. S355, d'altro canto, è un acciaio ad alta-bassolegato-secondo EN 10025-2, con carico di snervamento a partire da 355 MPa.

Qual è l'equivalente americano dell'acciaio S355?

Grado piastra equivalente S355

La composizione chimica e le proprietà meccaniche dell'S355 sono regolate dagli standard EN. Tuttavia, alcuni progetti potrebbero richiedere materiali che soddisfino gli standard ASTM. ASTM ha identificatoA572-50come sostituto accettabile per S355.

Cosa equivale all'acciaio S335?

Il principale equivalente internazionale della norma europea EN 10025-2S355l'acciaio è lo standard americanoASTM A572 Grado 50.

L'S355 è un acciaio strutturale ad alta-resistenza e basso{2}}legato e diversi gradi di diversi standard internazionali offrono proprietà meccaniche comparabili e sono spesso utilizzati come sostituti.

Gradi equivalenti internazionali

Ecco gli equivalenti comuni per S355 in diversi standard globali:

Considerazioni chiave per la sostituzione

Sebbene questi gradi siano considerati equivalenti per la maggior parte delle applicazioni strutturali, esistono lievi differenze:

• Forza di snervamento: Tutti questi equivalenti soddisfano o corrispondono strettamente al limite di snervamento minimo di S355 di 355 MPa (o 50 ksi / 345 MPa per A572 Gr 50).

• Resistenza all'impatto: Lo standard S355 prevede sottoclassi (JR, J0, J2, K2) che denotano requisiti specifici di test di impatto a diverse temperature (ad esempio, S355J2 è testato a -20 gradi). Lo standard ASTM A572 Grado 50 non richiede automaticamente test di impatto a meno che non sia specificato dall'acquirente o dal codice tecnico, pertanto è necessario verificarlo per applicazioni critiche a bassa temperatura.

• Composizione chimica: Esistono piccole variazioni nel contenuto massimo di carbonio e manganese. Ad esempio, l'A572 Gr 50 ha tipicamente un contenuto massimo di carbonio leggermente inferiore, che può migliorare leggermente la sua saldabilità in sezioni spesse rispetto ad alcune varianti dell'S355.

Per la maggior parte degli scopi edili e ingegneristici generali, ASTM A572 grado 50 è la corrispondenza funzionale più vicina all'acciaio S355.

S355 è equivalente ad A36?

S355JR e A36 non sono direttamente equivalenti, poiché S355JR ha una resistenza maggiore (resa 355 MPa contro 250 MPa di A36) e una resistenza agli urti garantita, rendendolo più vicino all'ASTM A572 Grado 50 rispetto all'A36. A36 è spesso equivalente a S235JR (resa 235 MPa), un grado EN inferiore.

Quale è meglio, S275 o S355?

S275 fornisce una resistenza inferiore (rispetto a S355)ma ha una buona lavorabilità e può essere saldato. Lo snervamento medio minimo per l'acciaio S275 è di 275 N/mm² da cui il nome: S275. BS EN 10025 S355, S355JR, S355J2 e S355J2+N sostituisce BS4360 50A, 50B, 50C 50D. Su richiesta la lamiera/piastra S275 può anche essere tagliata a fiamma su profilo.

In linea con le classificazioni degli standard europei, gli acciai strutturali devono essere indicati utilizzando simboli standard inclusi ma non limitati a: "S"235" "J2" "K2" "C" "Z" "W" "JR" "JO".

Nessuno dei dueS275néS355è intrinsecamente "migliore" dell'altro; invece, sono progettati per scopi diversi. La scelta tra loro dipende interamente dai requisiti dell'applicazione specifica, come capacità di carico, peso desiderato e vincoli di costo.

S275 e S355 sono entrambi acciai strutturali non-legati conformi allo standard europeoEN10025-2.

Distinzione primaria: forza

La parte numerica della loro designazione indica il loro carico di snervamento minimo in MPa (per spessori della lamiera fino a 16 mm):

✅ Quando S355 è "migliore"?

Scegli S355 quando le prestazioni e l'efficienza sono fondamentali:

Requisiti di carico elevato: Per strutture che devono sostenere carichi pesanti, S355 fornisce la resistenza necessaria.

Riduzione del peso: il suo rapporto superiore resistenza-rispetto-peso consente l'uso di sezioni più sottili o design più leggeri, che possono ridurre il peso complessivo della struttura (ad esempio, nei bracci delle gru o nel telaio dei veicoli).

Infrastrutture critiche: viene utilizzato in applicazioni impegnative come ponti di grandi dimensioni, strutture di grattacieli-e strutture offshore.

✅ Quando S275 è "migliore"?

Scegli S275 quando i requisiti di costo, facilità d'uso e carico da basso-a-moderato sono fondamentali:

Costo-Efficacia: S275 è generalmente più economico grazie ai minori costi di lega e ai processi di produzione meno complessi.

Fabbricazione generale: È ideale per applicazioni quotidiane non-critiche in cui non è necessaria un'elevata resistenza, come telai di piccole officine, staffe generali o elementi di edilizia residenziale.

Facilità di saldatura/formatura: Il suo contenuto di carbonio inferiore generalmente fornisce una saldabilità e formabilità leggermente migliori senza la necessità di procedure speciali come il preriscaldamento.

Riepilogo

S355 è più forte e più efficiente, consentendo progetti più leggeri in-applicazioni a carico elevato.

S275 è più economico e più facile da lavorare, rendendolo una scelta pratica per applicazioni strutturali di carico-generale, da basso-a-moderato.

La S dell'Acciaio

Gli acciai più comunemente utilizzati in edilizia sonoS235, S275, S355 ES460. Si tratta di acciai laminati termomeccanicamente, dove la "S" sta per "Acciaio strutturale" e il numero indica il carico di snervamento in MPa. Ad esempio, l'S355 ha un limite di snervamento di 355 MPa, che è superiore del 50% rispetto a quello dell'S235. Sebbene la forza vari, la composizione chimica di S235 e S355 è quasi identica. La differenza sta principalmente nelle tecniche di laminazione e raffreddamento, che influenzano le proprietà meccaniche come il carico di snervamento e la resistenza alla trazione.

L'S355 è talvolta considerato un acciaio ad alta-resistenza perché S235 è stato lo standard per molto tempo. Si tratta tuttavia di una designazione errata. L'acciaio è considerato solo aacciaio-ad alta resistenzadaS690in poi, che viene utilizzato principalmente in settori quali la costruzione di gru e l'offshore. Questi acciai ottengono la loro elevata resistenza da un maggiore contenuto di carbonio, con conseguente diversa composizione del materiale, metodologia di produzione e requisiti di saldatura più severi. In questo articolo non discuteremo ulteriormente degli altri acciai e ci concentreremo sul confronto tra S235 e S355 o S460. La Figura 1 mostra una rappresentazione schematica del diagramma sollecitazione-deformazione e delle proprietà meccaniche di diversi gradi di acciaio. Possiamo vederlonegli acciai di qualità più elevate la resistenza alla trazione aumenta mentre l'allungamento a rottura diminuisce. La rigidità dovuta al modulo di elasticità rimane la stessa.

Panoramica della connessione e dei risultati.

Diagramma di rotazione del momento-per le diverse situazioni calcolate.
