Qual è la differenza tra S355JR e S275JR?

Quando si acquistano acciai strutturali non-legati ai sensi delEN10025-2specifiche, gli ingegneri e i responsabili degli acquisti hanno spesso il compito di scegliere traS275JRES355JR. Entrambi i gradi sono ampiamente utilizzati in progetti generali di edilizia, ingegneria e infrastrutture.

Tuttavia, differiscono in modo significativo in termini di capacità di carico-, composizione chimica e requisiti di fabbricazione. In qualità di produttore ed esportatore leader di lamiere in acciaio strutturale di alta-qualità,GNEE Acciaioha compilato questa guida completa per aiutarti a decidere quale grado si adatta meglio al progetto del tuo progetto.

Decodificare le designazioni dell'acciaio: cosa significa "JR"?

Prima di confrontare le loro prestazioni, è essenziale comprendere la convenzione europea di denominazione (EN 10025-2):

• "S"sta per acciaio strutturale.

• "275" o "355"indica il carico di snervamento minimo in Megapascal (MPa) per piastre con uno spessore di 16 mm o inferiore.

• "JR"è il suffisso del test di impatto. Indica che l'acciaio è stato sottoposto al test di impatto Charpy V-Notchtemperatura ambiente (+20 gradi), ottenendo un'energia di impatto minima di 27 Joule.

(Nota: altri suffissi comuni includonoJ0per test di 0 gradi eJ2per -test di 20 gradi. Questi gradi vengono generalmente forniti così come laminati o normalizzati).

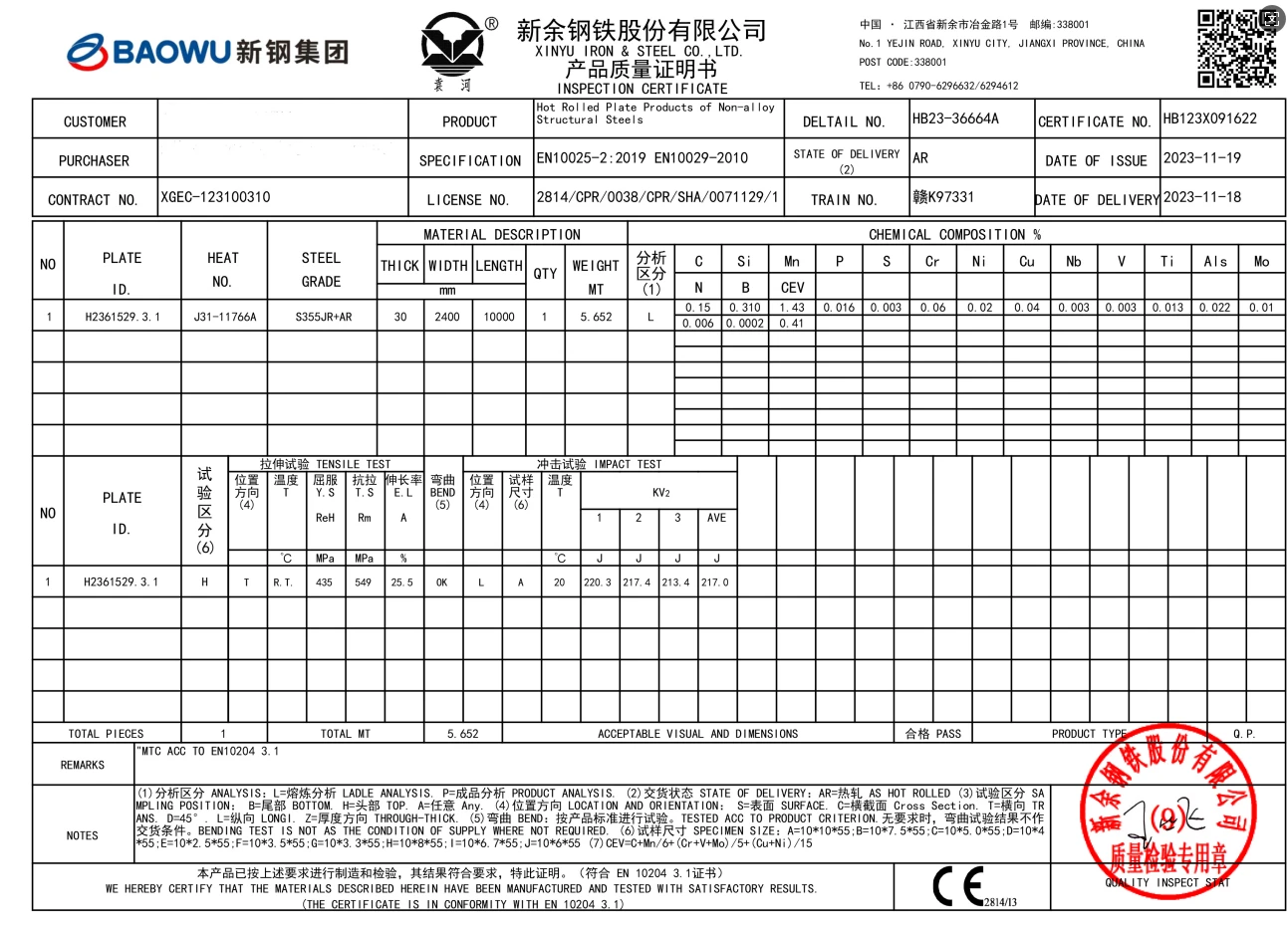

Il certificato di prova della fabbrica sopra riportato proviene da una spedizione diPiastre in acciaio S355JR+AR spessore 30 mm, dimostrando il nostro impegno per una qualità metallurgica senza compromessi.

S355JR vs S275JR: proprietà meccaniche e divario di resistenza

La differenza principale tra S275JR e S355JR è la resistenza meccanica. S355JR fornisce uno snervamento e una resistenza alla trazione significativamente più elevati, consentendo agli ingegneri strutturali di supportare carichi maggiori utilizzando sezioni di acciaio più sottili (una strategia di risparmio sui costi-nota come "downgauging").

Composizione chimica e requisiti di saldatura

Sia S275JR che S355JR offrono un'eccellente saldabilità, ma la maggiore resistenza dell'S355JR richiede una composizione chimica leggermente modificata, che influisce sulle procedure di fabbricazione.

• Differenze chimiche:Per raggiungere 355 MPa, S355JR consente un contenuto più elevato di carbonio (max 0,24% rispetto a. 0.21%), silicio (max 0,55% rispetto a. 0.40%) e manganese (max 1,60% rispetto a. 1.50%) rispetto a S275JR.

• Precauzioni per la saldatura (CEV):A causa dell'aumento degli elementi di lega, S355JR ha un valore equivalente di carbonio più elevato (CEV inferiore o uguale a 0,45) rispetto a S275JR (CEV inferiore o uguale a 0,40). Mentre l'S275JR può essere saldato facilmente in quasi tutte le condizioni, la saldatura di piastre S355JR spesse (>40 mm) potrebbe richiederepreriscaldamento (50-100 gradi)secondo le linee guida EN 1011-2 per prevenire la fessurazione a freddo nella zona termicamente alterata (ZTA).

Guida all'applicazione: quando scegliere quale grado?

Quando dovrei scegliere S275JR rispetto a S355JR?

Utilizza S275JR per progetti sensibili ai costi-con requisiti di carico moderati. Poiché una resa di 275 MPa è del tutto sufficiente per applicazioni leggere, è la scelta più economica per strutture di edifici standard, ponti luminosi, passaggi pedonali e piastre di base per macchinari generali.

Quando è preferibile S355JR rispetto a S275JR?

Scegli S355JR per applicazioni-per carichi pesanti in cui l'integrità strutturale sotto stress estremo non è-negoziabile. È ideale per ponti pesanti, piattaforme offshore, strutture industriali grattacieli-e componenti di gru. La sua resistenza superiore consente ai progettisti di ridurre lo spessore del materiale e il peso morto complessivo del progetto.

Qual è la principale differenza di forza tra S275 e S355?

S355 ha un carico di snervamento minimo più elevato (355 MPa vs. 275 MPa per inferiori o uguali a 16 mm) e una resistenza alla trazione (470–630 MPa vs. 410–560 MPa), che gli consentono di supportare carichi maggiori con sezioni più sottili.

S275 e S355 hanno proprietà antiurto simili?

Sì, per i suffissi corrispondenti (JR: +20 grado, J0: 0 grado, J2: -20 grado), entrambi forniscono un'energia di impatto longitudinale di 27 J. S355NL/S275NL sono necessari per -50 gradi.

Come differiscono le loro composizioni chimiche?

S355 consente livelli più elevati di carbonio (0,24% rispetto a. 0.21%), silicio (0,55% rispetto a. 0.40%) e manganese (1,60% rispetto a. 1.50%) per una maggiore resistenza, con un CEV più elevato (0,45 rispetto a. 0.40).

Quando dovrei scegliere S275 rispetto a S355?

Utilizza S275 per progetti sensibili ai costi-con carichi moderati, come edifici leggeri o strutture standard, dove la resa di 275 MPa è sufficiente.

Quando è preferibile S355 rispetto a S275?

Scegli S355 per applicazioni ad alta-resistenza come ponti pesanti, strutture industriali o gru, dove la resa di 355 MPa riduce lo spessore del materiale.

I requisiti di saldatura sono diversi per S275 e S355?

Both are weldable, but S355's higher CEV (≤0.45) may require preheating (50–100°C) for >Spessori 40 mm, a differenza dell'S275 (Inferiore o uguale a 0,40). Seguire la norma EN 1011-2.

Applicazioni a freddo estremo? Passa all'Acciaio Normalizzato

S275JR e S355JR sono eccellenti per ambienti generali (+20 gradi). Tuttavia, non possiedono strutture a grana fine obbligatorie-o tenacità a bassa temperatura di -50 gradi. Se il tuo progetto si trova in climi gelidi (ad esempio, impianti offshore nell'Artico o costruzioni invernali), devi eseguire l'aggiornamento aEN10025-3specifiche.

Per una panoramica completa del nsit 10025 3 piastra in acciaio normalizzataofferte, compresi i relativi gradi-resistenti alla frattura alle basse temperature-comeit 10025 3 s275nl piastra in acciaio strutturale normalizzataEit 10025 3 s355nl piastra in acciaio strutturale normalizzata, esplora la nostra gamma completa. Per esigenze di resistenza-estremamente elevate in condizioni di gelo, prendi in considerazione la nostrait 10025 3 s420nl piastra in acciaio strutturale normalizzata.

Facendo affidamento su molte attrezzature di prima classe,-come cesoie CNC, presse piegatrici, raddrizzatrici, piegatrici a rulli, macchine a barra piatta, sbavatrici ecc., GNEE STEEL può fornire ai clienti vari semi-e servizi estesi di formatura.

LAVORAZIONE DELL'ACCIAIO GNEE

CTL&SL

Levigatura Lucidatura

Taglio

Smussatura

Formare

Maching

Saldatura automatica

Trattamento termico

Pittura

Servizi di ingegneria

SERVIZIO 1.CTL E SL (141 SET)

Attualmente, GNEE STEEL ha importato molte apparecchiature CTL/SL avanzate dall'Italia e dalla Corea e può fornire servizi CTL/SL personalizzati dall'acciaio inossidabile laminato a freddo e dall'acciaio al carbonio all'acciaio inossidabile laminato a caldo e all'acciaio al carbonio, nonché nastri e lamiere ultra-larghe.

STRUTTURE CTL
Lunghezza massima: 16500 mm

Larghezza massima: 2200 mm

Spessore massimo: 25,4 mm

Resistenza allo snervamento massima: 1500 MPa
STRUTTURE SL

Larghezza massima: 2200 mm

Spessore massimo: 18 mm

Quantità massima di fessura:31

Carico di snervamento massimo: 1200Mpa

2. SERVIZIO DI TAGLIO

GNEE STEEL ha importato molte macchine da taglio avanzate da Germania, Svezia, America e Giappone, tra cui macchine da taglio al plasma, macchine da taglio a getto d'acqua, macchine da taglio laser, macchine da taglio a fiamma e seghe. Per soddisfare le esigenze diversificate dei clienti, GNEE STEEL adotta anche metodi di lavorazione multipla-di taglio e produzione intensiva per migliorare la capacità produttiva e risparmiare sui costi per i clienti.

Macchina da taglio laser

Lunghezza di taglio massima: 40.000 mm

Larghezza massima: 4.600 mm
Spessore massimo: 100 mm

Macchina per il taglio a fiamma

Lunghezza di taglio massima: 40.000 mm

Larghezza massima: 8.000 mm
Spessore massimo: 500 mm

Macchina da taglio al plasma

Lunghezza di taglio massima: 30.000 mm

Larghezza massima: 5.000 mm
Spessore massimo: 100 mm

Taglio a getto d'acqua-

Lunghezza di taglio massima: 12.000 mm

Larghezza massima: 4.010 mm
Spessore massimo: 250 mm

3. SERVIZIO DI FORMAZIONE

Piegatura a rulli di lamiere d'acciaio
Spessore massimo di laminazione: fino a 200 mm
Larghezza massima: 4200 mm

Macchina piegatubi automatica-Pressa piegatrice
Capacità di piegatura massima:3000 tonnellate
Lunghezza massima di piegatura:15.000 mm

Esperto nella piegatura di acciai ad alta-resistenza e resistenza all'usura-

Punzonatrice

Larghezza massima: 3.070 mm
Spessore massimo: 8 mm

Pressione massima: 250 t

SERVIZIO DI BISELLATURA

La piattaforma di smussatura GNEE STEEL dispone di fresatrice per bordi, piallatrice per bordi, macchina per il taglio di scanalature a fiamma/plasma, robot per scanalature a fiamma, smussatrice da tavolo, piallatrice a portale e altre attrezzature avanzate per fornire ai clienti servizi di prefabbricazione di parti, lavorazione quotidiana di scanalature di tipo V-, tipo Y-, tipo X- e tipo U- e garantire processi successivi come la saldatura e l'assemblaggio dei prodotti.

Fresatura:
Lunghezza di taglio massima: 18.000 mm

Larghezza massima: 4500 mm
Spessore massimo: 120 mm

Smussatura:
Lunghezza massima: 16.000 mm

Spessore massimo: 80 mm

SERVIZIO DI LAVORAZIONE

GNEE STEEL possiede un'alesatrice e fresatrice a portale CNC-, un'alesatrice e fresatrice a pavimento CNC-, una fresatrice verticale a 5 assi di precisione-, una piallatrice a portale, un tornio verticale, una rettificatrice cilindrica, una pialla idraulica e un tornio CNC e può fornire lavorazioni di precisione di pezzi di ricambio e parti strutturali di grandi dimensioni per i clienti.

Centro di lavoro per alesatura e fresatura a portale

Lunghezza massima: 48000 mm

Larghezza massima: 12500 mm
Altezza massima: 8000 mm

Diametro massimo: 10500 mm

Attrezzatura-per la perforazione di fori profondi
Profondità massima di foratura: 1.100 mm
Diametro massimo del foro: φ80 mm
Diametro massimo: φ4.500 mm

MAttrezzatura per perforazione multi-foro

Lunghezza massima: 13.000 mm
Larghezza massima: 10.000 mm
Diametro massimo del foro: φ105 mm
Profondità massima di foratura: 250 mm

Alesatrice e fresatrice per pavimenti
Lunghezza massima: 24.000 mm
Altezza massima: 8.000 mm
Dimensioni giradischi:9x5m

Tornio verticale

Altezza massima: 6.000 mm

Diametro massimo:φ22,00mm

Fresatrice per bordi automatizzata

La fresatrice automatica per bordi è un prodotto leader nel settore delle attrezzature di fresatura-per carichi pesanti. Viene utilizzato principalmente per la preparazione delle scanalature di saldatura (smussatura) su piastre di grande-formato in acciaio inossidabile, acciaio al carbonio e acciai speciali. Può lavorare lamiere con uno spessore massimo fino a 90 mm, una lunghezza di 16 metri e una larghezza di 4 metri.

È dotata di doppie unità di fresatura e di un sistema di cambio testa di fresatura completamente automatico, che consente la smussatura automatizzata su 4 bordi. La sua caratteristica distintiva è la tecnologia di profilatura utilizzata nella fresatura di lastre ondulate e prodotti di forma irregolare, che garantisce l'assoluta coerenza della scanalatura dopo la fresatura.

Utilizzando teste di fresatura appositamente progettate, può eseguire profili di scanalatura altamente difficili e complessi in un unico passaggio.

Materiali:Acciaio al carbonio normale, acciaio per recipienti a pressione, acciaio-resistente all'usura, acciaio ad alta-resistenza, acciaio inossidabile, leghe a base di nichel-e così via.
Larghezza:1200 - 4200 mm
Lunghezza:5800 - 16000 mm
Spessore:5 - 90 mm
Peso:Fino a 35 tonnellate

Questa fresatrice per bordi è la prima attrezzatura automatizzata per la fresatura di bordi inclinati al mondo. Grazie al suo eccellente design strutturale e agli algoritmi di dati avanzati, raggiunge la completa automazione dal rilevamento della piastra all'effettivo processo di fresatura, migliorando significativamente l'efficienza di lavorazione e garantendo allo stesso tempo un'elevata precisione.

• Precisione dell'elaborazione

Precisione della lunghezza:±1mm quando L < 10m; ±2mm quando L > 10m;

Precisione della larghezza:±1mm;

Precisione diagonale:±2 mm;

Precisione della faccia della radice (bordo smussato):±1 mm per scanalature Y-; +0.5mm per X-scanalature.

• Efficienza di elaborazione

L'efficienza di lavorazione è più di 10 volte superiore a quella delle apparecchiature convenzionali per la fresatura o la piallatura dei bordi.

TRATTAMENTO TERMICO

Forno per trattamento termico
Dimensione massima del forno: 36x12x13,5 m
Temperatura nominale massima: 1100 gradi
Capacità di carico massima: 800 t

Trattamento termico dei recipienti a pressione
Trattamento termico delle attrezzature minerarie
Trattamento termico della piastra tubiera
Trattamento termico della testa del recipiente a pressione

GNEE STEEL sta attualmente partecipando alfase di approvvigionamento di un progetto di serbatoio di stoccaggio dell'ammoniaca a contenimento totale da 100.000 m³, fornendo piastre in acciaio di alta-qualità per componenti critici dei serbatoi. A causa della natura corrosiva dell'ammoniaca e del rischio diCracking da corrosione da stress (SCC) con ammoniaca, il progetto richiede un rigoroso controllo metallurgico dei materiali secondoNorme EN 10028-3.

Uno dei requisiti tecnici più importanti di questo progetto è illimitazione rigorosa dell'effettivo limite di snervamento (Re)per tutti i materiali di grado NL2. Per prevenire i rischi di SCC negli ambienti di stoccaggio dell'ammoniaca, ilil carico di snervamento effettivo non deve superare i 390 MPa, indipendentemente dai valori nominali specificati negli intervalli standard o di spessore della lamiera. Questo requisito pone requisiti più elevati in termini di controllo del processo di produzione dell'acciaio, stabilità del trattamento termico e test sui materiali.

Piastre in acciaio grezzo-ad alta resistenza pronte per la produzione di serbatoi di stoccaggio dell'ammoniaca a contenimento totale da 100.000 m³

Materiali del progetto e requisiti tecnici

Il progetto utilizza principalmentePiastre in acciaio per recipienti a pressione normalizzati P355NL2 e P275NL2, ampiamente applicati nei serbatoi di stoccaggio a bassa-temperatura grazie alla loro eccellente tenacità e saldabilità.

Le principali specifiche tecniche includono:

• Gradi dei materiali:P355NL2 e P275NL2 (normalizzato)
• Carico di snervamento:Minimo standard/Massimo limitato a390MPa
• Durezza:Inferiore o uguale a 225 HBW nel materiale di base
• Test di impatto:Charpy-Test dell'intaglio a V a-50 gradi, minimo 27J
• Certificazione:EN10204Certificato 3.1, con facoltativo3.2 certificazione

Questi severi requisiti garantiscono che le piastre di acciaio mantengano proprietà meccaniche stabili e un'elevata resistenza alla corrosione da stress indotta dall'ammoniaca-durante il funzionamento a lungo-termine.

Laminazione e formatura di precisione di piastre di acciaio in sezioni curve per il serbatoio di stoccaggio dell'ammoniaca da 100.000 m³.

Quantità di lastre di progetto e distribuzione dello spessore

La domanda totale di acciaio per questo progetto di serbatoio di stoccaggio dell’ammoniaca ammonta a diverse migliaia di tonnellate, distribuite principalmente in diverse sezioni del serbatoio:

P355NL2 – Piastre del guscio del serbatoio interno ed esterno

• Corsi di guscio inferiore:Spessore 50 mm – circa. 2.000 tonnellate
• Corsi di livello medio:Spessore 25 mm – circa. 1,400 tonnellate
• Corsi di livello superiore:Spessore 10 mm – circa. 500 tonnellate

P275NL2 – Piastre fondo serbatoio

• Spessore:10–15 mm – circa. 750 tonnellate

P275NL2 – Struttura del tetto sospeso

• Spessore:5–8 mm – circa. 180 tonnellate

S275JR – Tetto esterno (struttura ambientale)

• Spessore:10 mm – circa. 450 tonnellate

Il progetto richiede inoltre di migliorare l’efficienza della fabbricazione del serbatoio e ridurre le saldature circonferenzialilarghe piastre d'acciaioper ridurre al minimo i giunti di saldatura, il che aiuta a ridurre il rischio potenziale di SCC in condizioni di servizio con ammoniaca.

Segmenti di acciaio formati, avvolti e travasati per protezione, pronti per il montaggio del serbatoio di stoccaggio dell'ammoniaca da 100.000 m³.

GNEE STEEL fornisce soluzioni di laminazione di piastre di acciaio e di fabbricazione di cilindri ad alta-precisione per i produttori di serbatoi di tutto il mondo.Inviateci le specifiche della vostra piastra o i disegni di fabbricazione per un preventivo rapido.
